ABS-Like レジン Pro 2 ミックス＆マッチ
受取状況を読み込めませんでした

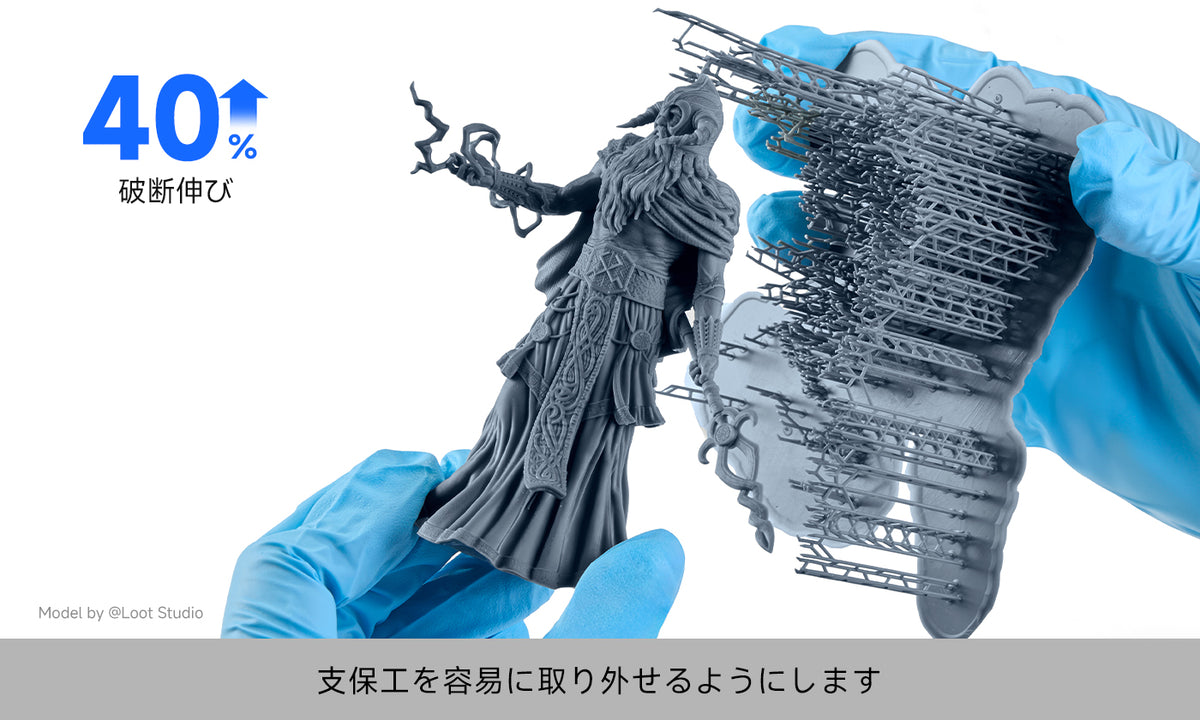

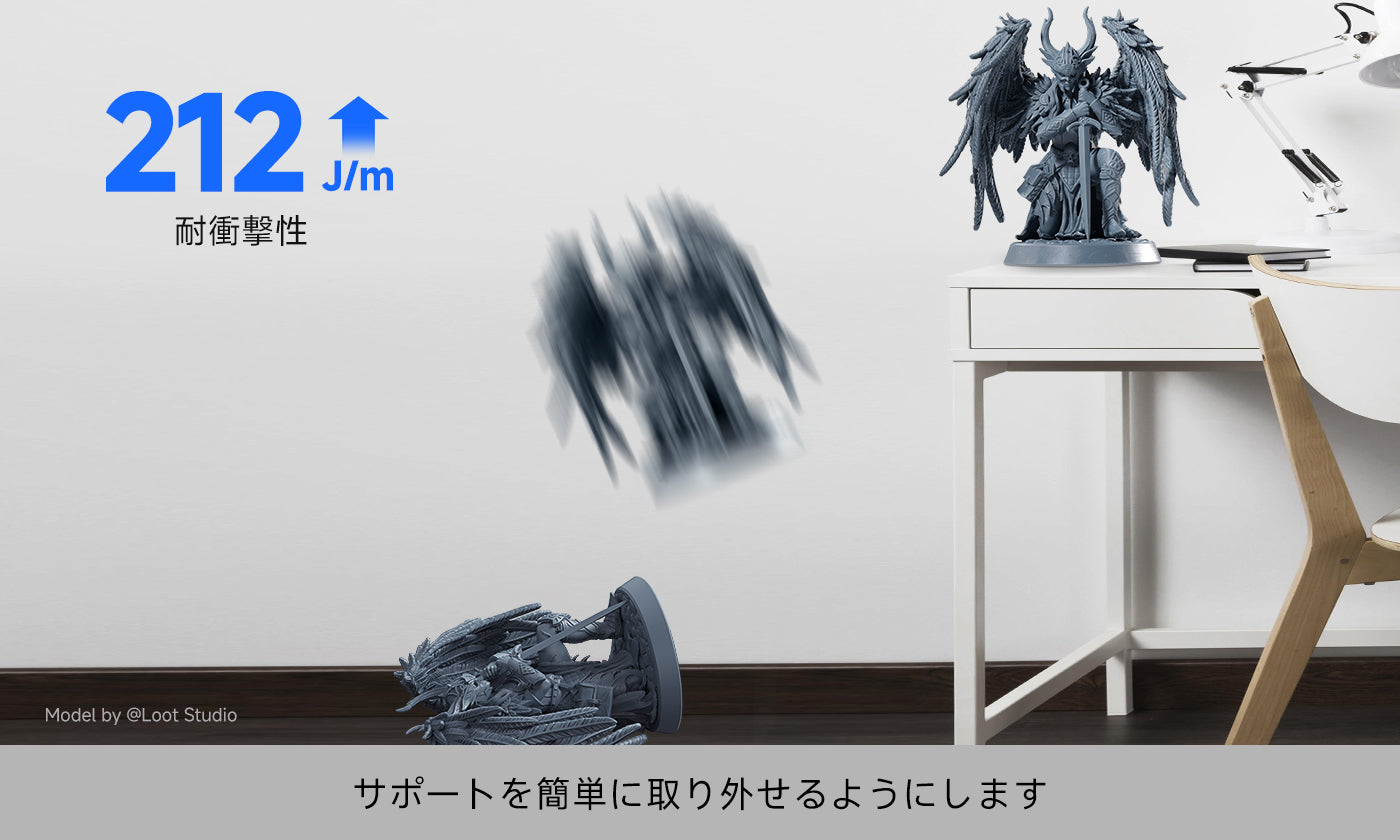

耐衝撃性の向上による強靭性の強化

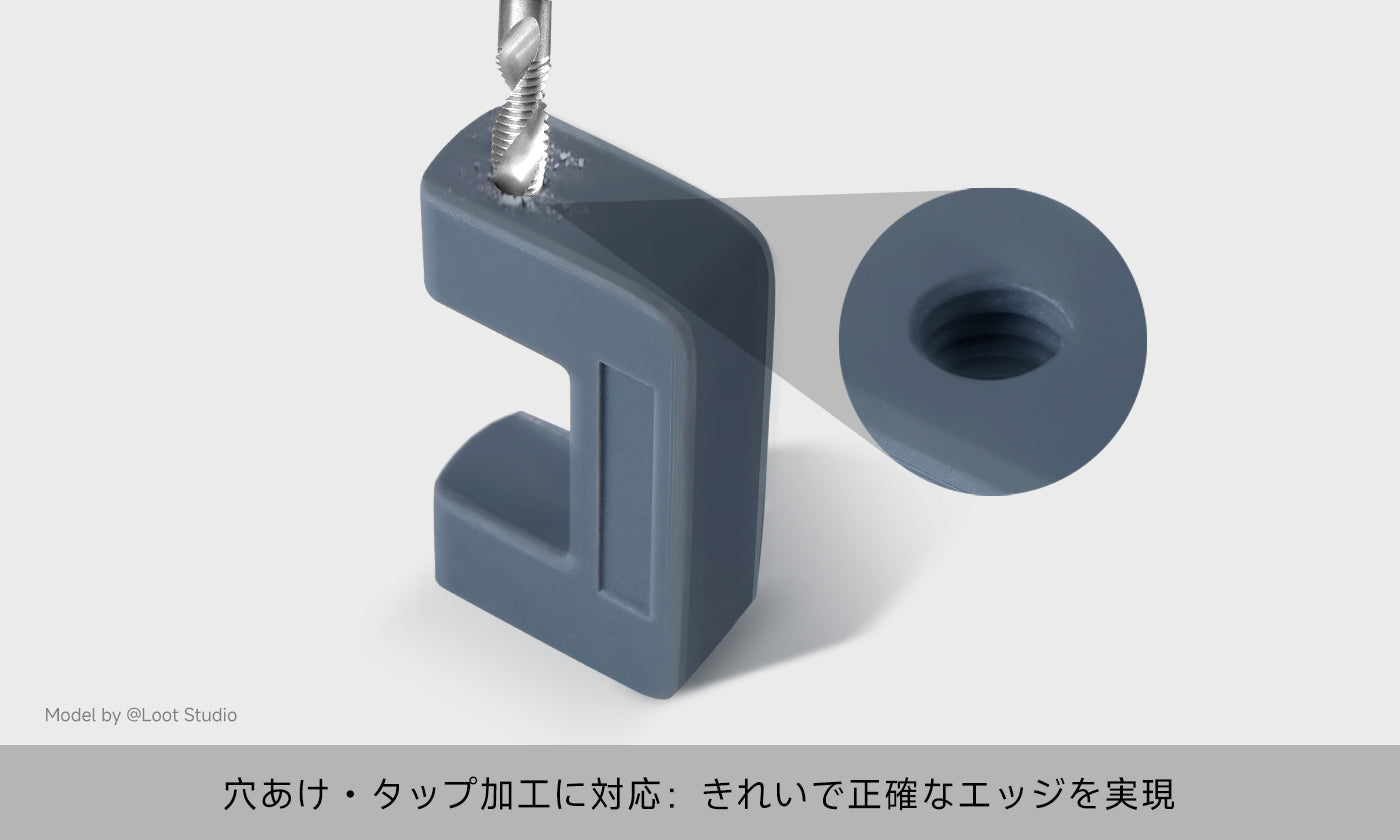

Anycubic ABS-Like レジン Pro 2は、引張強度と曲げ強度が向上するよう設計されており、強靭さと弾力性の絶妙なバランスを実現しています。構造部品、頑丈な治具、工業用プロトタイプの製作に最適です。
より詳細な情報

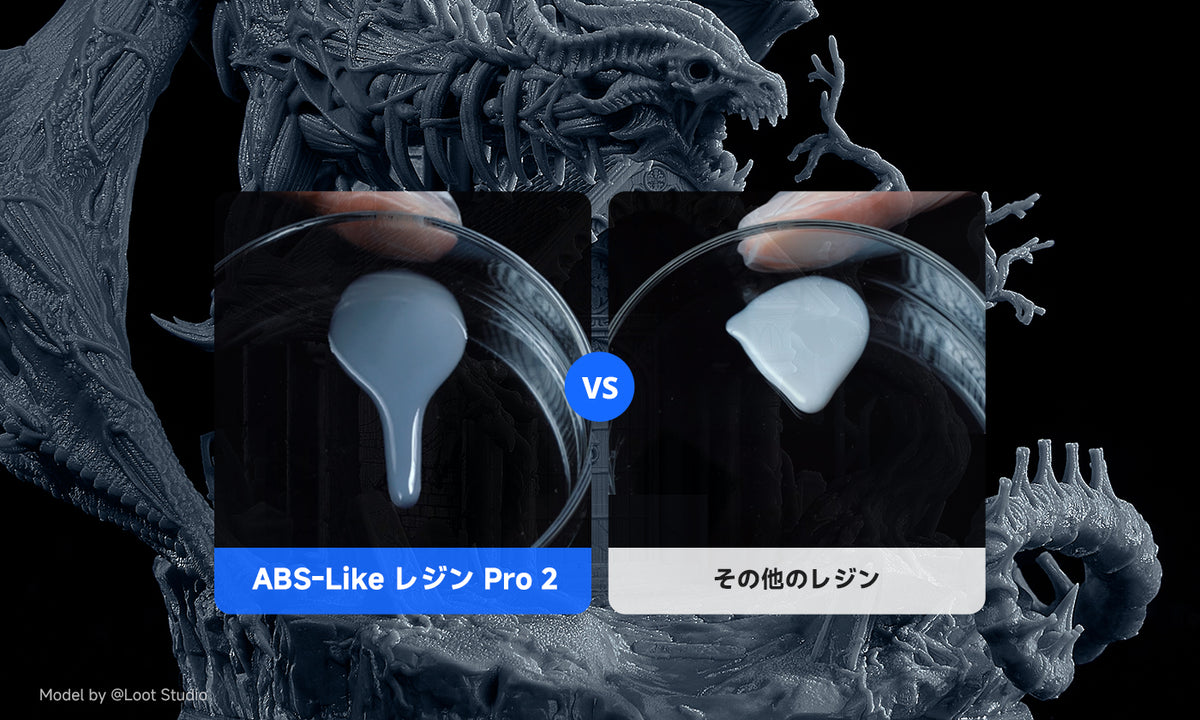

このAnycubicレジンは、スピードと品質を追求して開発されました。低粘度で流動性に優れているため、層間の待ち時間を短縮し、印刷効率を向上させます。気泡が素早く消散するため、高い精細度と滑らかな表面仕上げが保証されます。ビルドプレートへの密着性も抜群で、その安定性により、印刷の失敗を減らすことができます。

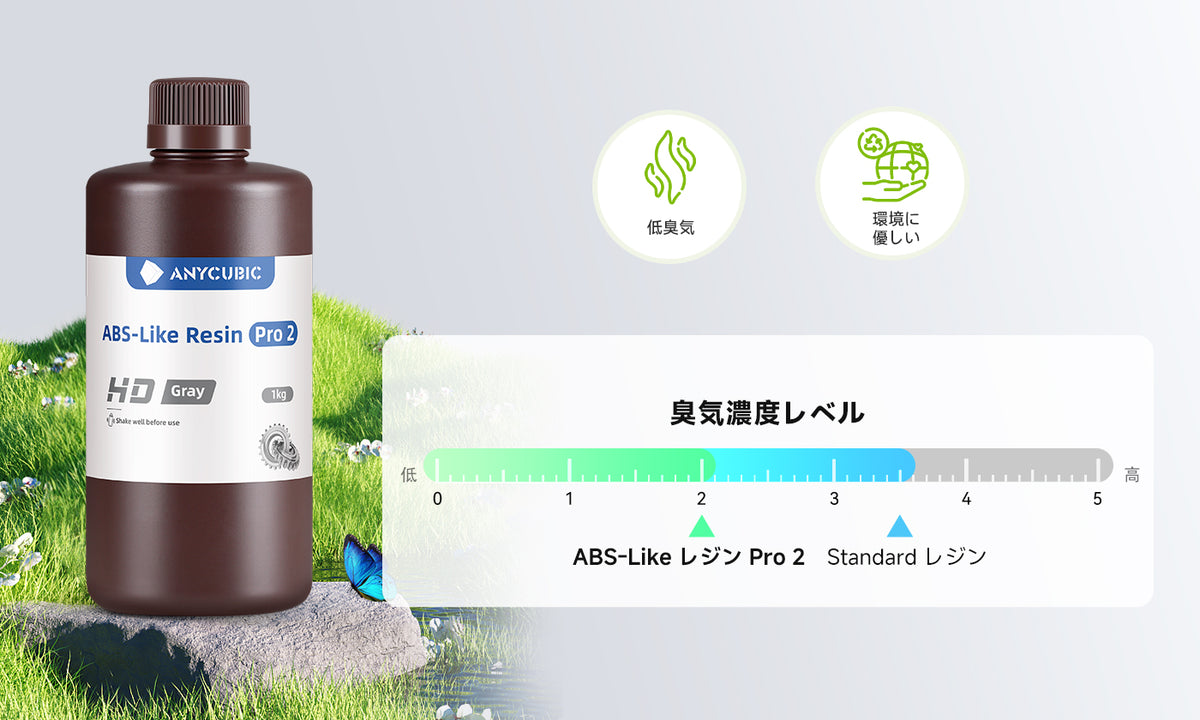

心地よい印刷体験
Anycubicの独自配合レジンにより、印刷中の臭いは最小限に抑えられます。これにより、すべてのユーザーにとって、不快感のない、快適で安全な作業環境が実現します。

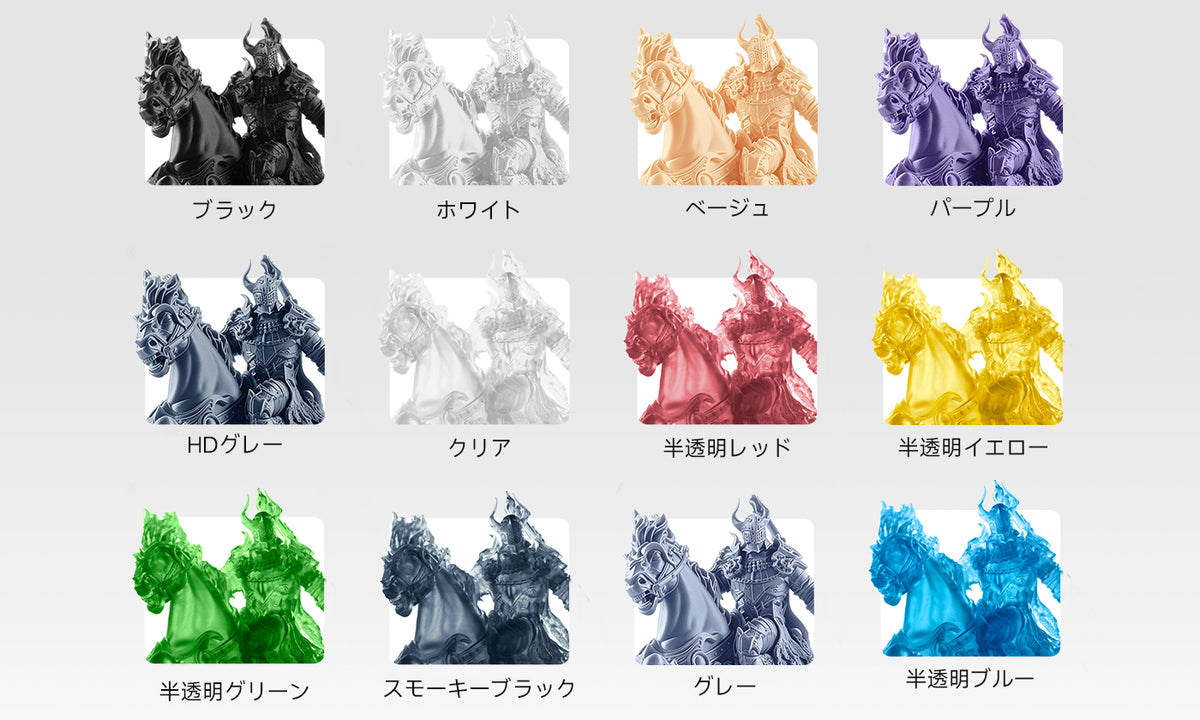

多彩なカラーバリエーション
幅広い色展開が特徴のこれらの樹脂は、長期間にわたり環境にさらされても、鮮やかな発色を保ちます。
幅広い互換性

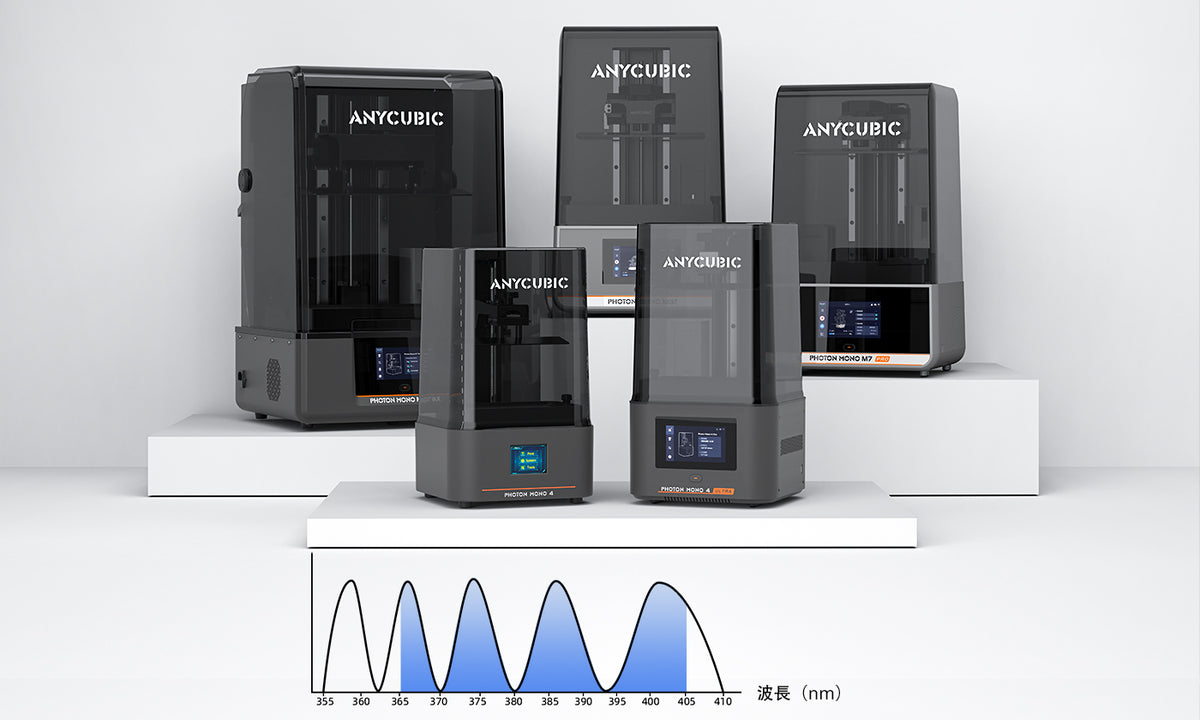

市場に出回っているすべての405nm UV硬化型LCD/DLP 3Dプリンターに対応しており、AnycubicのLCD 3Dプリンターと組み合わせることで、最適な印刷性能を発揮します。
ファイルのダウンロード
推奨印刷パラメータ
| プリンターの型番 | 層の厚さ | 露光時間 | ライトオフ時間 | 底面露光時間 | 最下層 | アンチエイリアシングレベル | Z軸の移動距離 | Z軸の移動速度 | Z軸の引き込み速度 |
| Photon P1 Max | 0.05 mm | 2 s | 2 s | 25 s | 1 | 16 | 5 mm | 3 mm/s | 3 mm/s |
| Photon Mono M7 Max | 0.05 mm | 2 s | 0.5 s | 30 s | 5 | 1 | 8 mm | 6 mm/s | 6 mm/s |
| Photon Mono M7 Pro | 0.05 mm | 2 s | 1 s | 25 s | 4 | 1 | 8 mm | 6 mm/s | 6 mm/s |
| Photon Mono M7 | 0.05 mm | 2.2 s | 1 s | 35 s | 4 | 1 | 8 mm | 6 mm/s | 6 mm/s |
| Photon Mono 4 Ultra | 0.05 mm | 2.6 s | 1 s | 30 s | 5 | 1 | 5 mm | 8 mm/s | 8 mm/s |
| Photon Mono 4 | 0.05 mm | 2.8 s | 1 s | 30 s | 5 | 1 | 6 mm | 4 mm/s | 6 mm/s |
| Photon Mono M5s Pro | 0.05 mm | 3.6 s | 1 s | 30 s | 5 | 1 | 8 mm | 6 mm/s | 6 mm/s |
| Photon Mono M5s | 0.05 mm | 3 s | 0.5 s | 25 s | 5 | 1 | 8 mm | 6 mm/s | 6 mm/s |
| Photon Mono M5 | 0.05 mm | 2.8 s | 0.5 s | 25 s | 6 | 1 | 8 mm | 6 mm/s | 6 mm/s |
| Photon Mono X6Ks | 0.05 mm | 2.5 s | 0.5 s | 20 s | 6 | 1 | 8 mm | 2 mm/s | 3 mm/s |
| Photon Mono X 6K | 0.05 mm | 2 s | 0.5 s | 23 s | 6 | 1 | 8 mm | 2 mm/s | 3 mm/s |
| Photon M3 Max | 0.05 mm | 3 s | 2 s | 30 s | 6 | 1 | 10 mm | 4 mm/s | 4 mm/s |
| Photon M3 Premium | 0.05 mm | 2.5 s | 0.5 s | 25 s | 3 | 1 | 8 mm | 6 mm/s | 6 mm/s |
| Photon Mono 2 | 0.05 mm | 2.5 s | 1 s | 28 s | 5 | 1 | 6 mm | 4 mm/s | 6 mm/s |
| Photon Mono X2 | 0.05 mm | 2.5 s | 0.5 s | 25 s | 5 | 1 | 8 mm | 2 mm/s | 3 mm/s |
| Photon Mono 4K | 0.05 mm | 2 s | 0.5 s | 40 s | 6 | 1 | 6 mm | 4 mm/s | 6 mm/s |
色の種類
使用方法
(1) 使用前：
使用前に液体レジンをよく振ってください。レジンタンクと成形プラットフォームを清掃し、レジンタンクの底面が光を通す状態を保ってください。
(2) 使用方法：
キャップを緩め、装置の仕様に従ってレジンタンクに注入してください。印刷には、適切な印刷パラメータと設定を選択してください。
(3) 使用後：
印刷が完了したら、付属の後処理用具（カッター、斜口バサミ、ピンセット、容器、手袋など）およびエタノール（95%以上）、乳酸、またはイソプロパノール洗浄液を使用してください。
(4) 後処理の手順：
A. ブレードを使用して、成形プラットフォームからプリントされたモデルを取り外します。B. モデルを洗浄液に浸し、水洗いまたは超音波洗浄を行った後、取り出して水気を切ります。より良い効果を得るためには、ANYCUBlCの洗浄・硬化装置の使用をお勧めします。C. サポートの除去、研磨、着色などの適切な処理を行います。
注意事項
未硬化のレジンを保管する際の理想的な条件は、室温の涼しく暗い場所で、高温や直射日光を避け、光から保護することです。
推奨動作温度は18～35°Cです。低温では印刷品質に影響が出る可能性があるため、使用前にレジンを適切に予熱してください（60°C以下）。
レジン顔料が沈殿した場合は、かき混ぜたり振ったりしてから使用してください。
レジンの性能を確実に発揮させるため、洗浄後はモデルを速やかに取り出し、モデルが長時間水に浸かったままにならないようにしてください。
モデルの機械的特性を確保するため、洗浄・乾燥後は速やかに後硬化を行ってください。
硬化性材料の性能を最大限に引き出すためには、硬化後の光源の強度と照射時間を適切に制御する必要があります。そのため、以下の手順を行うことをお勧めします。
(1) 水銀ランプまたはLED光源の照度は5～10mW/㎡とし、照射時間は1時間以内とする（自己規制）；
(2) 夏場の日光への露出時間は約1時間です；
(3) 高出力高圧水銀ランプなどの強力な光源の近くでの使用、または長時間の曝露は禁止されています。
(4) レジンは感光性物質であるため、暗室で印刷するか、印刷中は蓋をして覆っておくことをお勧めします。
追伸：材料の特性は、成形装置、後硬化方法、および試験装置によって異なります。安全に関する情報については、本製品のMSDSをご参照ください。ご使用中に問題が生じた場合は、お気軽にお問い合わせください。
