絶えず進化を続ける3Dプリンティングの世界において、FDM（溶融積層法）は長年にわたり著しい進歩を遂げてきました。従来、FDMは3軸運動の物理的制約により、比較的単純な平面造形に限られていました。しかし、ハードウェアの革新によって可能性の限界が押し広げられる中、業界は今、画期的な飛躍の瀬戸際に立っています。それが、5軸FDMプリンティングです。
この新興技術は、まだ初期段階にあるものの、複雑な物体の設計・製造方法を根本から変革するものと見られています。軽量な航空宇宙部品からカスタマイズされた医療機器に至るまで、多軸印刷の導入は単なる小さな改良にとどまらず、材料効率の向上、生産時間の短縮、そしてより複雑でサポート材不要な形状を実現する新たな時代の幕開けとなるでしょう。
この画期的な技術がもたらす現実的な影響について、材料の節約、印刷速度、そしてFDM印刷の領域ではかつて想像もできなかったような形状の多様化にどのような影響を与えるのか、詳しく見ていきましょう。
速度制限の終焉：ハードウェア対素材
長年にわたり、3Dプリンターの速度の限界は議論の的となってきました。メーカー各社はFDMプリンターのハードウェア性能を絶えず向上させてきましたが、そこで一つの壁に直面しました。それは、材料そのものです。現在、PLA、PETG、TPUなどの高速フィラメントは、理論上の速度限界に達しています。ハードウェアの進歩にもかかわらず、こうした材料はそれ以上の印刷速度に対応できないのです。速度と品質は頭打ちの状態にあり、制限要因となっているのはハードウェアの性能ではなく、材料の組成や熱特性です。
この現象は明白です。ハードウェア、特にデルタ型3Dプリンターの性能が、利用可能なフィラメントの能力を上回ってしまったのです。デルタ型プリンターは速度と機動性を重視して設計されていますが、その速度に匹敵する高速フィラメントは、FDMの主流用途に必要な量や品質で存在しません。新しい高速材料が開発されるまで、これが現在の3Dプリンティング技術の限界となります。さらに、現代の3Dプリンターの速度に対応できる素材で既に達成可能な速度を超えるような速度に対する、市場からの需要は存在しません。イノベーションは、材料特性、精度、複雑性など、印刷プロセスの他の側面に焦点を当てる必要があります。
ハードウェアが新たな速度の限界へと進化していく中、明らかになっていることがあります。3Dプリンティングの未来は、単に速度の向上だけにあるのではなく、使用可能な材料の効率と複雑性を最大限に引き出すことにあるのです。
ゲームチェンジャー：5軸印刷

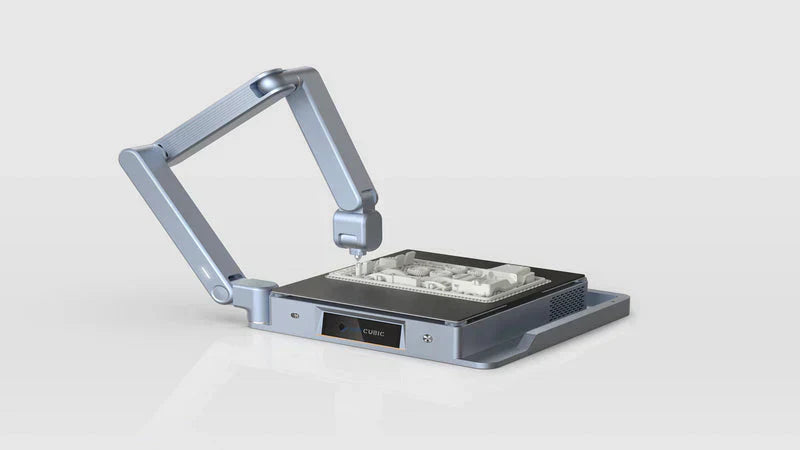

ここで登場するのが、5軸FDMプリンティングです。5軸プリンティングは、従来の3軸システム（X、Y、Z）に2つの回転軸を追加したもので、プリントヘッドが直線だけでなく、曲線や角度に沿って移動できるようになります。Anycubicの折りたたみ式ポータブル5軸プリンターのコンセプトは、すでにこの技術の可能性を示しています。ブリーフケースサイズの機械に収納できるにもかかわらず、この新しい可動範囲を活かし、実物大のオブジェクトを印刷することが可能です。
しかし、5軸印刷の真の価値は、空間効率だけにとどまりません。平面以外の角度で印刷できること――通常では不可能な曲面への印刷が可能になること――は、材料を節約する新たな可能性を切り開きます。通常、オーバーハングのあるオブジェクトを印刷する際にはサポート構造が必要となり、その結果、材料の無駄が生じ、印刷後のサポート除去という時間のかかる作業が発生します。5軸印刷では、こうしたサポート構造が不要になります。プリントヘッドを適切に回転・傾斜させることで、オーバーハング部分に直接プリントすることが可能になり、設計の優れたプリント物を実現できるため、サポート材の必要性を完全に排除、あるいは大幅に削減できる可能性があります。これだけでも、材料の無駄を劇的に削減し、最終的なプリント部品の品質を向上させることができます。
PEEK、Ultem、PEKKなどの高性能産業用フィラメントを使用する業界にとって、こうした節約効果は極めて大きいです。例えば、PEEKのフィラメント1スプールは1キログラムあたり約400ドルと高額であり、特にプロトタイプやカスタムパーツを扱う中小企業や研究機関にとっては大きな投資となります。多軸印刷を活用して過剰なサポート構造を回避することで、ユーザーは使用する材料の総量を大幅に削減できます。フィラメントの1グラム1グラムが重要な場合、印刷プロセス中の廃棄物を最小限に抑える能力は、そのままコスト削減につながります。
航空宇宙産業のように、極限の温度や機械的ストレスに耐える材料が求められる分野など、高性能熱可塑性樹脂が必須とされる業界では、コスト削減効果がすぐに顕在化します。オフアクシス印刷を用いて有機的な曲線や複雑な構造を持つ部品を製造することで、ユーザーは高価なフィラメントの1スプールごとに最大限の価値を引き出すことができます。かさばるサポート構造が不要になり、軽量で最適化された設計が可能になることで、メーカーはこれらの高価な材料の1スプールごとの価値を最大化できるのです。
さらに、サポート構造に依存することなく複雑な形状を印刷できることで、その用途に合わせて最適化された、より軽量で強靭な部品を実現できます。これは、1グラムの重量差が重要視され、高い強度対重量比が不可欠な航空宇宙産業などの分野において特に重要です。オフアクシス印刷と最適化された部品設計を組み合わせることで、より強靭かつ軽量な部品を製造する新たな可能性が開かれ、最終的には材料費と生産時間の両方を削減することにつながります。
コストへの影響：愛好家から産業へ
5軸印刷による材料費削減の可能性は、単なる理論上の話ではありません。これは、ホビーユーザーから産業分野に至るまで、幅広く応用可能です。PLAやPETGといった標準的な材料を使用するホビーユーザーにとって、サポート材なしで印刷できるということは、部品あたりのコストが大幅に削減されることを意味します。廃棄されるサポート材のために大量のフィラメントを使用する代わりに、ホビーユーザーは廃棄物を減らし、より美しく、効率的なプリントを作成することができます。
しかし、その真価は産業用材料を使用する際に発揮されます。前述の通り、PEEKやUltemのような特殊材料は1キログラムあたり最大400ドルにも達することがあります。従来のFDM印刷では、この材料の相当部分がサポート構造として失われることがよくあります。5軸動作によりサポートを回避し、印刷の向きを最適化することで、企業は印刷する部品の複雑さやサイズにもよりますが、プロジェクトごとに数百ドル、場合によっては数千ドルものコストを削減できます。
これは単なる廃棄物の削減にとどまりません。デザインとイノベーションの新たな可能性を切り拓くことなのです。かつてはハイエンド製造に限定されていたり、従来のFDMでは製造不可能だった複雑な形状も、今では容易に作成できるようになりました。つまり、カスタマイズされた部品、ユニークなプロトタイプ、あるいは高性能産業向けの機能部品といった革新的なデザインを、これまで以上に迅速かつ低コストで生産できるようになったのです。
5軸印刷における材料とその役割についての幅広い考察
プロシューマーや業界の専門家が5軸プリントで使用できる材料は、PEEK、Ultem、PEKKといった高性能熱可塑性樹脂だけに限定されません。PA12-CF（カーボンファイバー入りナイロン12）などの炭素繊維複合材料も、プロシューマー市場でますます人気が高まっています。これらの材料は優れた強度対重量比を備えており、エンジニアリング用プロトタイプや自動車部品の製造に最適です。
これらの複合材料は1キログラムあたり100～250ドルと高価ですが、無駄を減らし、過剰なサポート材を必要としないことでより効率的に印刷できるため、ユーザーはこれらの特殊な材料を最大限に活用することができます。また、通常は硬化ノズルを必要とする炭素繊維フィラメントの研磨性は、最適化された印刷によって軽減することができ、高品質な部品を製造しながらプリンター部品の寿命を延ばすことができます。
将来への示唆：3Dプリンティングの新たな基準
5軸FDM印刷、材料効率、そして高性能フィラメントの融合は、次世代の3Dプリンターが、コンシューマー市場と産業市場の両方において、実現可能な範囲だけでなく、実用的な範囲をも再定義することを示唆しています。プロシューマーにとって、高価な材料費を節約しつつ、サポート材に頼ることなく複雑な形状を印刷できる能力は、イノベーション、カスタマイズ、最適化への新たな扉を開きます。産業のプロフェッショナルにとっては、5軸印刷の効率性により、プロトタイピングの高速化、材料コストの削減、そして製品改良の迅速化が実現する可能性があります。
現在の速度やハードウェアの限界は、既存の材料ではすでに頭打ちになっているかもしれませんが、5軸技術は、単に速度の向上を追求するのではなく、設計の複雑さと材料の使用効率を向上させる方向への転換を意味しています。3Dプリントの未来は、印刷時間の短縮ではなく、手元にある材料をいかに賢く、効率的に活用できるかにかかっています。多軸印刷の力を活用することで、私たちは、設計の自由度が材料の無駄や印刷の制約、あるいはサポート構造の必要性によって制限されることのない時代へと踏み出しています。
結論として、5軸FDM印刷は単なる技術の進化にとどまらず、製造や材料消費に対する私たちの考え方を一新するパラダイムシフトです。この技術を活用することで、よりスマートで持続可能な生産が実現し、材料費がイノベーションの足かせとなるのではなく、むしろイノベーションを後押しする未来が訪れるでしょう。
